Avosdim Kit axe motorisé filaire D.60mm – 10Nm 1.5m

Informations sur le produit

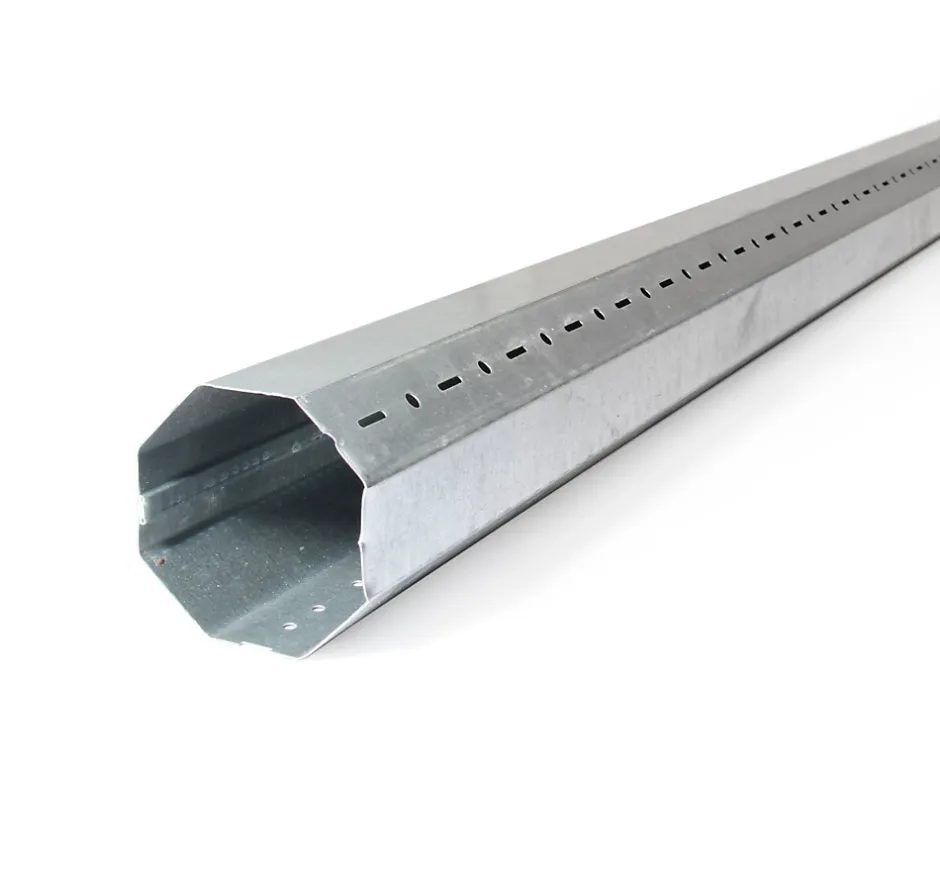

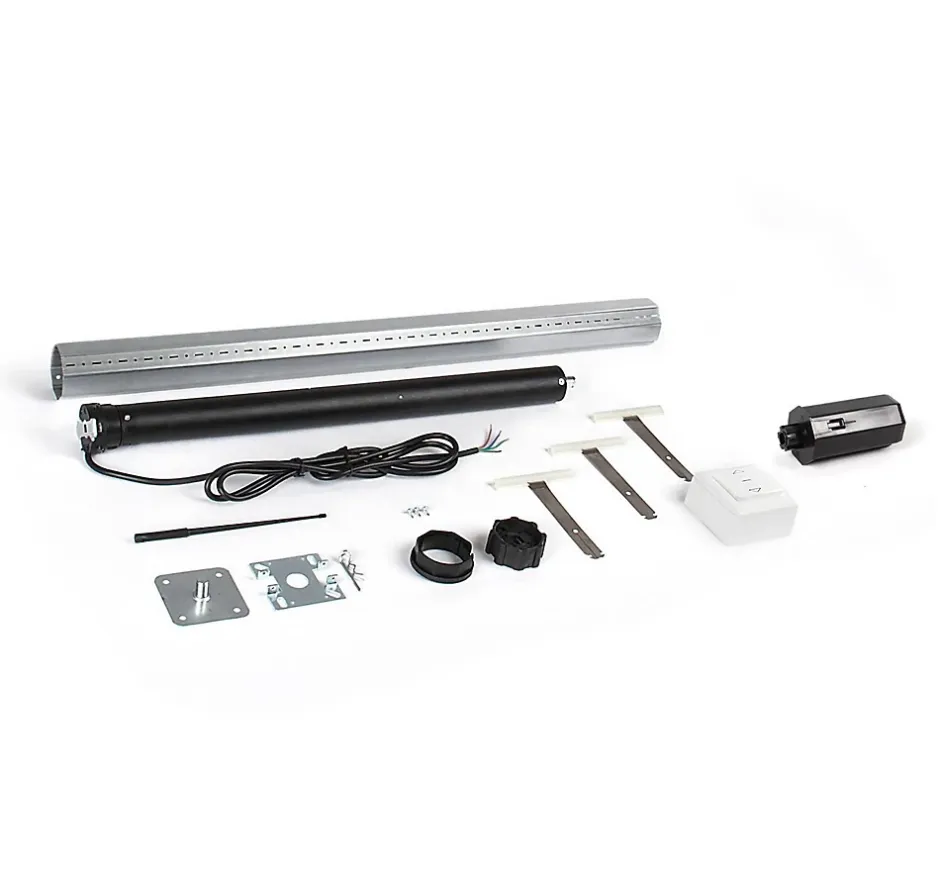

L’axe motorisé filaire AVOSDIM Ø60Le volet motorisé filaire se manipule depuis un inverseur fourni, ou depuis n’importe quel autre, quel que soit sa marque.Caractéristiques :Type de produit : Kit axe motorisé pour volet filaire Avosdim ø60mmUtilité : Kit complet pour transformer votre volet roulant manuel en Volet électrique.Conditionnement : En Kit Compatibilité : Convient à tous les types de volet roulant. S’adapte aux fenêtres de largeur min. 640mm / max 1500mm. Vous avez actuellement un axe d’enroulement Ø60mmEgalement, le poids des lames doit être adapté au moteur 10Nm (voir formule de calcul ci-dessous):Poids du tablier de lames = largeur (m) x (hauteur (m) + 0,2) x (poids au m² *)*Estimation poids des lames: PVC 4kg/m², alu 4,5kg/m², bois 11kg/m².Si votre volet roulant pèse jusqu’à 20Kg, le 10Nm convientContenu du kit:1 – Axe octogonal Ø60mm – Longueur 1500mm recoupable (x1)2 – Embout de tube Ø60mm (x1)3 – Plaque pivot avec teton Ø12mm 75 x 75mm (x1)4 – Support moteur 0050065 – Attaches tabliers en T (x3)6 – Moteur filaire AVOSDIM Ø45mm – Longueur 455mm – 10Nm (x1)7 – Roue et couronne d’adaptation pour axe octogonal 60mm (x1)8 – Stylet de réglage de fins de course (x1)9 – Vis autoforeuses (x3)10 – Inverseur Avosdim pour pose applique ou encastrée (x1)Données techniques du moteur filaire AvosDim 10NmDiamètre: 45mmLongueur: 455mmCouple moteur: 10NmPoids soulevé: 20kgVitesse de rotation: 15 trs/minPuissance: 230VAlimentation: 50HzCapacité de la cage: 22 toursIndice de protection: IP44

Caractéristiques et avantages

• Axe motorisé pour tout type de volet roulant
• Plusieurs puissances – Largeur tube ajustable facilement
• Pack modernisation tout inclus avec inverseur

Marque

:

Avosdim

Couleur

:

Noir

Filaire/sans fil

:

Filaire

Source d’énergie

:

Alimentation secteur

Largeur (cm)

:

20cm

Hauteur (cm)

:

15cm

Garantie fabricant

:

5 ans

Type de pack

:

Kit

Poids net (kg)

:

3.45kg

Référence produit 3700858712755

Documents

Notice de montage
